Ejercicio simple: Caso B1 de simulación por prioridades

  SSD H2O

Módulo SimPrio



esquema del SRH del Caso B1

Figura 1: esquema del SRH del Caso B1.

El SRH a estudiar es el representado en la Figura 1, con las siguientes características:
bulletEmbalse: Vmax= Vobj= 10 hm3 para todos los meses y Vini= 0 hm3.
bulletUsos: Uso Agrario con prioridad 2 y Uso Urbano con prioridad 1. El volumen requerido mensual de cada uso está dado en la Figura 2 y el Cuadro 1.
bulletAportación: los 10 años de datos (120 periodos de tiempo) del Cuadro 2.
bulletConducciones: todas tipo 1 y con los valores por defecto.

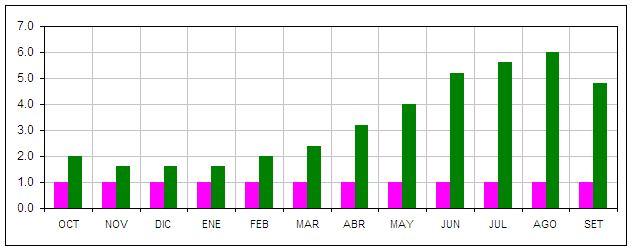

volumen mensual requerido por el Uso U y el Uso A

Figura 2: Volumen mensual requerido por los usos del Caso B1.

MES OCT NOV DIC ENE FEB MAR ABR MAY JUN JUL AGO SEP SUMA
Uso U 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 12.0
Uso A 2.0 1.6 1.6 1.6 2.0 2.4 3.2 4.0 5.2 5.6 6.0 4.8 40.0

Cuadro 1: Volumen mensual requerido por cada uso del Caso B1.

AÑO\MES OCT NOV DIC ENE FEB MAR ABR MAY JUN JUL AGO SEP
1952/53 0.78 1.88 1.24 0.86 0.88 0.50 2.44 14.12 7.90 4.66 0.54 0.26
1953/54 0.20 0.54 0.84 0.18 0.92 0.20 2.16 0.76 1.14 1.64 0.40 0.52
1954/55 0.34 0.14 0.10 0.16 0.06 0.18 0.22 2.12 1.54 1.04 0.82 0.54
1955/56 0.52 0.80 2.78 0.66 1.16 0.66 0.28 2.58 2.14 2.52 3.00 4.00
1956/57 5.16 6.22 7.12 13.14 12.62 10.90 9.08 7.04 3.34 3.94 3.48 2.48
1957/58 10.52 14.82 13.38 10.38 9.62 5.98 7.06 9.42 8.02 2.54 3.00 5.74
1958/59 11.32 9.88 10.12 8.18 6.08 6.00 5.08 4.08 1.06 0.28 0.00 0.00
1959/60 0.28 0.46 1.02 0.80 3.74 2.92 3.36 2.56 0.54 1.54 0.58 0.14
1960/61 1.54 1.60 3.10 2.66 3.72 1.04 1.74 0.16 2.14 0.56 0.38 0.54
1961/62 1.62 0.28 2.40 3.24 2.30 2.18 2.34 1.04 0.54 0.00 0.00 1.06

Cuadro 2: Aportaciones al SRH.

El sistema se resuelve secuencialmente (mes a mes), realizando la asignación del agua existente entre los usos del periodo actual y el almacenamiento para usar en los meses futuros.  (También se puede resolver en una hoja de Excel, porque es muy simple !)

Luego se puede calcular 3 tres indicadores de satisfacción de los usos:
- garantía volumétrica mensual.
- porcentaje de fallos respecto al total de periodos.
- déficit máximo.



Preguntas a responder:


1) Ésos indicadores dan idea de lo que les sucede a los usos. ¿Cuál considera mejor? ¿Qué se puede hacer para mejorarlos?

2) Cambiando el Vmáx del embalse, averiguar cuál es el menor volumen que consigue los máximos indicadores de satisfacción. En estas condiciones ¿cuál es el volumen que fluye al mar?

3) Se desean adoptar medidas para mejorar el suministro urbano. Establecer Vobj < Vmáx y cambiar la prioridad del uso agrícola, de tal forma que sólo el uso urbano pueda abastecerse de la zona 3 del embalse (V < Vobj). Verificar la efectividad de esta medida e indicar qué prioridad se estableció.

4) Probar que sucede si la prioridad del uso agrario se establece en 102, y comentar los resultados.



Comentarios finales:

La gran ventaja de usar un SSD, es la facilidad para estudiar cambios y variaciones en el SRH (en las reglas de operación, en las prioridades, inclusión de nuevos elementos, cambios de conectividad, etc.), sobre todo cuando los sistemas son significativamente más complejo que el caso presentado en este ejemplo.



Actualizada en abril de 2007.
